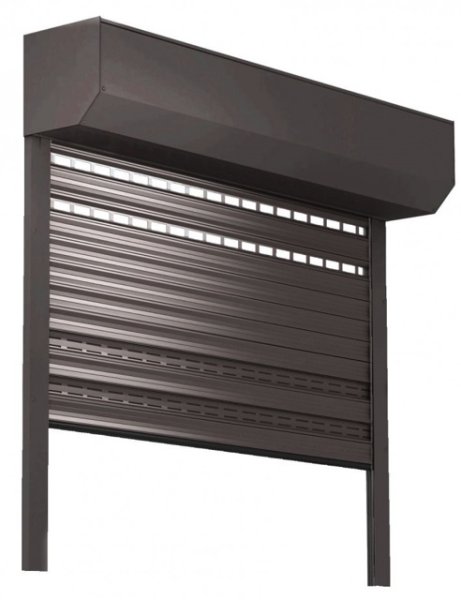

Rolltor Garagentor RT77, bis Breite 3200 mm | ALU-Lamelle 77 mm
Rolltor Alu 77 mm bis Breite 3200 mm Komplett Anlage
Perfekte Lösung für Klein Garagen, wie zum Beispiel die Kesting-Fertiggaragen, und eignet sich ideal für kleine Hallen mit Rolltor. Unsere Rolltore werden komplett montagefertig produziert und geliefert. Nach dem einfachen Befestigen der Führungsschienen an den Kasten können Sie die Montage selbst vornehmen.Technische Info Garagen Rolltor ALU77
ALU-Kasten RT77 je nach Höhe der Rolltore
Der Aluminiumkasten mit einer Breite von 250 mm, 300 mm und 350 mm verfügt über eine 45°-Schräge und ist in 6 Dekorfarben erhältlich, um Ihren spezifischen Anforderungen gerecht zu werden.Hinweis!
Das Rolltor aus Aluminium mit einer Kastenbreite von 350 mm ist nur dreiseitig geschlossen (ohne Rückblende) und um 2 cm breiter als die Standardmodelle mit einer Kastenbreite von 300 mm bzw. 250 mm.
Sie haben ebenfalls die Möglichkeit, die Rückblende bei uns zu erwerben.
Führungsschienen grade mit Bürstendichtung
Für das Rolltor RT77 mit Profil Behang AP77 werden 95 mm gerade Führungsschienen mit Bürstendichtung verwendet, die sich durch besondere Widerstandsfähigkeit auszeichnen.Endleiste ALU Schlussleiste mit Gummidichtung
Bei dem Rolltor "Panzer" wird eine solide Endleiste oder Endschiene mit Gummidichtung in Schwarz verwendet.Rolltorpanzer bei den RT77 Alu Rolltor
Der Rolltorpanzer für die Rolltore RT77 ist mit einer Deckbreite von 77 mm in verschiedenen Farben erhältlich.Es besteht die Möglichkeit, die Farben der Kasten, der Führung, der Rolltorpanzer und der Endleisten nach Bedarf zu wählen.
Produkt Beschreibung - Standard
- Garagen Rolltor ALU77 Anlage
- ALU Kasten je nach Höhe der Anlage 250, 300, 350 mm
- ALU Führungsschienen mit Bürstendichtung
- ALU Rolltorpanzer 77 mm Lamellen, mit Endleiste und Schwarzer Gummidichtung
- Rolltor Farbe lt. Konfiguration
- Stahlwelle mit Lager Vormontiert
- Motorantrieb Qualität ( Rohrmotor) mit UP Standard Tastschalter
- Endlageneinstellung Voreingestellt (ggbf. muss Bauseits nach Bedarf nachgestellt werden)
- inkl.PDF Montageanleitung Zusatzelemente und Einstellstift
Rollor, wie Messe ich es aus?
Wenn Sie das Garagenrolltor von innen oder außen am Mauerwerk montieren möchten, müssen Sie die folgenden Maße ermitteln.Messe das Lochmaß (Lichtes-Maß 4 & 5) in der Breite und Höhe aus (stramme Maße). Zählen Sie 2 x 66 mm für die Führungen dazu.
Die Kastenhöhe beträgt je nach Bedarf 205 mm. Hier sind die Montagearten A und D.
Messen Sie, wie groß der Platz in der Öffnung ist, wenn Sie das Garagenrolltor dort montieren möchten.
Das Lochmaß (Lichtes-Maß 5) ist in der Breite angegeben. Messe drei Stellen aus. Das kleinste Maß ist für die Produktion.
Das Lochmaß (Lichtes-Maß 4) ist in der Höhe angegeben.
Messe drei Stellen aus. Für die Produktion nehmen Sie das kleinste Maß. Hier sind die Montagearten (B) und (C).
Die Zahlen 1 und 3 zeigen die Maße der Leibung. Es passt zu Führungsschienen bei Montageart D.
2: Sturz in Kastenhöhe, wenn Art D montiert wird.
4: Dieses Maß gilt für Montagearten B und C.
Das Maß ist für Montage B und C geeignet.
Hier ist ein Hinweis! Bitte achten Sie bei der Montage auf die Art (D), ob genug Platz für die Führung und den Kasten ist.
Bitte montieren Sie die Teile (B) und (C) so, dass das Durchfahrtsmaß nicht zu klein wird.
Hier ist ein Hinweis! Das Rolltor RTP52 darf nicht breiter als angegeben sein.
Max. 3000 mm breit.
Max. Höhe: 2650 mm.
Max. Höhe: 2600 mm
Maximal 8 m² (Quadratmeter)
Benötigen Sie Hilfe bei dem Aufmaß Ihrer Garage? Kontaktieren Sie uns ruhig, wir helfen Ihnen gerne weiter!
Information bei der Übermitlung der Produktionmaße an uns.
Wir möchten Sie bitten, entweder die Wunschmaße Breite x Höhe in mm im Feld "IHRE ANMERKUNG" im Bestellablauf zu vermerken.Wir sind immer für Sie da, wenn Sie Fragen haben. Wir freuen uns sehr über Ihr Vertrauen und möchten uns von ganzem Herzen bei Ihnen bedanken.
