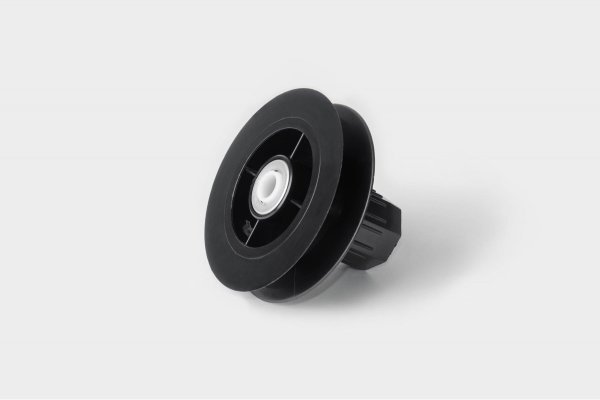

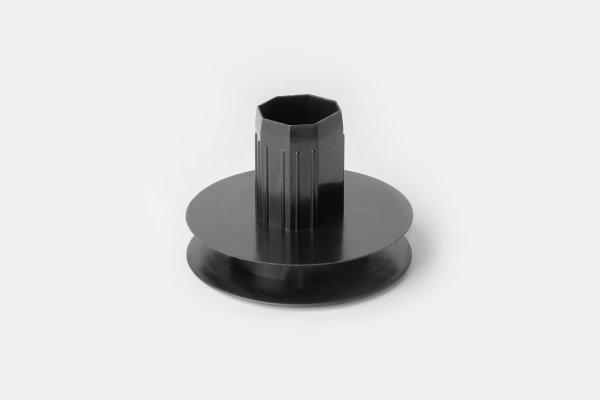

Gurtscheibe mit Walzenkapsel SW40 – passend für Flanschlager
Diese hochwertige
Gurtscheibe mit integrierter Walzenkapsel ist speziell für Achtkant-Rollladenwellen mit
Schlüsselweite SW40 (40 mm) konzipiert. In Kombination mit einem
Flanschlager eignet sie sich ideal für den Einsatz in
Rollladenwellen dieser Größe. Mithilfe dieses Systems ist eine manuelle Bedienung des Rollladens über einen Gurtzug möglich. Es gewährleistet eine zuverlässige und langlebige Funktion des
Rollladensystems.
Technische Merkmale:
-
Kompatibilität:
Passend für Achtkantwellen SW40 (40 mm Schlüsselweite)
Bestandteile Gurtscheibe:
-
Hergestellt aus robustem, witterungsbeständigem Kunststoff
-
Mit Gurtführung zur Aufnahme von Rollladengurten (meist 14–15 mm Breite)
-
Ermöglicht das einfache Auf- und Abwickeln des Gurts beim Hochziehen oder Herablassen des Rollladens
Bestandteile Walzenkapsel (Einlaufzapfen):
-
Wird in die SW40-Welle eingeschoben
-
Mit einem Drehzapfen (rund) zur Aufnahme im Flanschlager
-
Sicherer Sitz in der Welle durch Rastnasen oder Schraubbefestigung
-
Lageraufnahme:
Der Zapfen der Walzenkapsel ist geeignet für die Montage in einem Flanschlager, welches fest im Rollladenkasten montiert ist und die drehende Welle trägt.
-
Montage:
-
Einfaches Einstecken der Walzenkapsel in die Welle
-
Die Gurtscheibe wird auf die Walzenkapsel aufgesteckt oder ist bereits fest verbunden
-
Der Gurt wird in die Scheibe eingelegt und fixiert, Zapfen der Walzenkapsel wird ins Flanschlager eingesetzt
Einsatzbereich:
Diese Kombination wird eingesetzt bei manuell bedienbaren Rollladensystemen, insbesondere:
-
In Aufsatzrollladenkästen oder Vorbaurollläden
-
Wenn ein Flanschlager zur Lagerung der Welle verwendet wird
-
Für kleinere bis mittlere Fensterflächen mit SW40-Wellen
Vorteile:
-
Kompakte Bauform – ideal für enge Rollladenkästen
-
Einfache Montage – kein Spezialwerkzeug erforderlich
-
Langlebiges Material – resistent gegen Verschleiß und Witterungseinflüsse
-
Reibungsarme Drehung durch passenden Lagerzapfen für Flanschlager
